发现一些有意思的机械直观动图,带你了解奇妙精彩的机械工作原理

2019-11-28 责任编辑:未填 浏览数:116 181616.COM商惠通

核心提示:大家看这些机械动图的时候是不是和小编一样看得津津有味?我们常常认为机械离我们生活很远,但这么一看原以为高大上的机械就存在我们日常生活中,从身边小物到大型器械,机械一直与我们生活息息相关。所以大家在生活

大家看这些机械动图的时候是不是和小编一样看得津津有味?我们常常认为机械离我们生活很远,但这么一看原以为高大上的机械就存在我们日常生活中,从身边小物到大型器械,机械一直与我们生活息息相关。所以大家在生活中还有发现一些有意思的机械吗?欢迎大家在评论区和小编讨论!

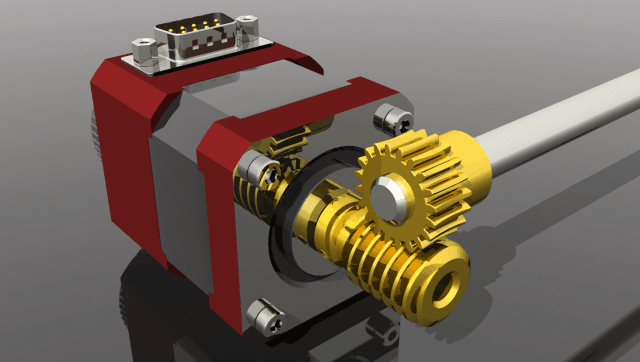

01 蜗轮蜗杆减速机

蜗轮蜗杆减速机是一种动力传达机构,利用齿轮的速度转换器,将电机(马达)的回转数减速到所要的回转数,并得到较大转矩的机构。

其作用:(1)降速同时提高输出扭矩,扭矩输出比例按电机输出乘减速比,但要注意不能超出减速机额定扭矩。(2)减速同时降低了负载的惯量,惯量的减少为减速比的平方。大家可以看一下一般电机都有一个惯量数值。

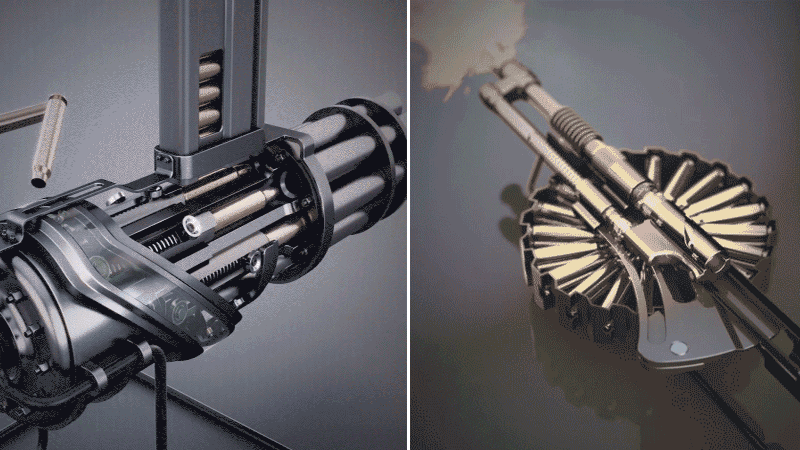

02 加特林机枪

加特林机枪是一种手动型多管旋转机关枪。是由美国人理查·乔登·加特林在1860年设计而成的,是在世界范围内大规模第一支实用化的机枪。它利用一套传动机构使数支枪管绕一个公共轴转动,从而完成连续射击。

加特林机枪是机械式的,最初枪管转动需要由人力转动摇把,后来改进为由电动机来完成。其优点是射速高,威力大,而且枪管可加速冷却,主要缺点是体积、质量大,消耗能量多。

03 差速锁

中央差速器锁是安装在中央差速器上的一种锁止机构,用于四轮驱动车。

其作用是为了提高汽车在坏路面上的通过能力,即当汽车的一个驱动桥空转时,能迅速锁死差速器,使两驱动桥变为刚性连接。这样就可以把大部分的扭矩甚至全部扭矩传给不滑转的驱动桥,充分利用它的附着力而产生足够牵引力,使汽车能够继续行驶。

04 单向离合器(齿轮)

蓝色齿轮为输入,当蓝色齿轮逆时针转动,整个齿轮结构运动;当蓝色齿轮顺时针转动,中间黄色齿轮向上运动,与绿色齿轮分离,这个装置由于是齿轮相互碰撞,所以只能用于低速。

05 单自由度的凸轮机构

这是一种能实现平面单自由度运动的凸轮机构。橙色凸轮转动时,带动上方的绿色柄做出上下往复运动,且与凸轮的周长变化,每次进给的长度是不同的。

大家知道这个机械是用在哪里吗?

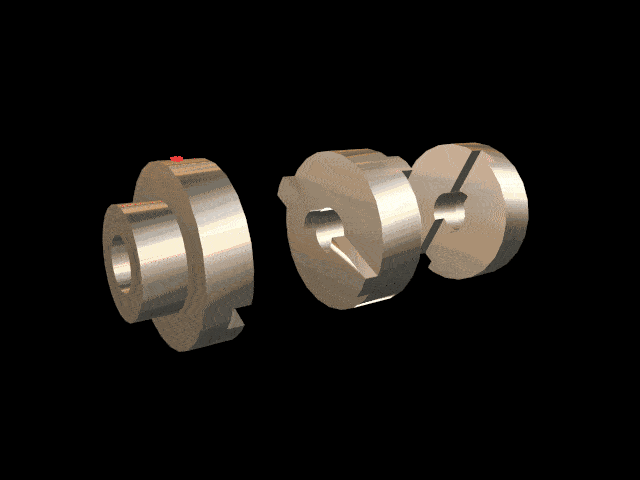

06 联轴器

用来连接不同机构中的两根轴(主动轴和从动轴)使之共同旋转以传递扭矩的机械零件。在高速重载的动力传动中,有些联轴器还有缓冲、减振和提高轴系动态性能的作用。联轴器由两半部分组成,分别与主动轴和从动轴连接。一般动力机大都借助于联轴器与工作机相连接。

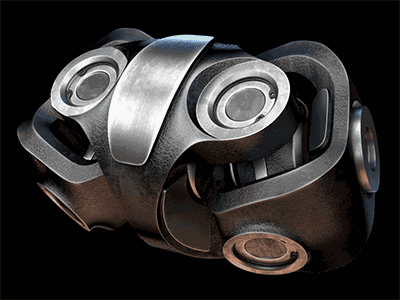

07 万向节

万向节(即万向接头)是实现变角度动力传递的机件,用于需要改变传动轴线方向的位置,它是汽车驱动系统的万向传动装置的 "关节"部件。万向节与传动轴组合,称为万向节传动装置。

在前置发动机后轮驱动的车辆上,万向节传动装置安装在变速器输出轴与驱动桥主减速器输入轴之间;而前置发动机前轮驱动的车辆省略了传动轴,万向节安装在既负责驱动又负责转向的前桥半轴与车轮之间。

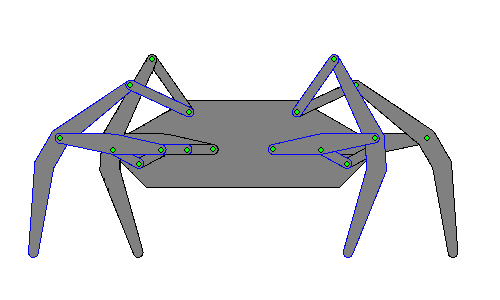

08 四脚机器人

机器人由基板和四只脚组成,基板的两侧由曲柄连杆机构构成,连杆机构中的四根连杆底端为该机器人的四只脚。左、右两组连杆机构中的四根连杆交替往复摆动,使该机器人的四只脚随之交替往复摆动,一步一步地向前行走。

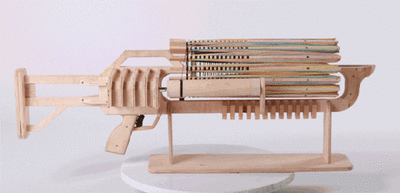

09 皮筋枪

皮筋枪是一类经典的玩具,多以木质材料或金属材料为枪身,通过简单的设计,巧妙地利用橡皮筋自身弹性势能作为动力,将橡皮筋自身作为子弹进行发射。

与弹弓不同,皮筋枪中的橡皮筋不仅为枪体提供动力,同时也作为枪的子弹被发射。皮筋的柔韧度,以及弹性的有限程度恰到好处地控制了皮筋枪子弹的"威力"。
